FHP形プレントロリ付電気チェーンブロック 巻上電動横行手押式

仕様表

定格 荷重 (t)	揚　程 Z (m)	モータ 出力 (kW)	短時間 定格 (min)	巻上速度 (m/s)		ロード チェーン		試験 荷重 (t)	質量 (kg)	最小 カーブ半径 (mm)	調節カラー数 及び 適用ビーム巾 (mm)
				50Hz	60Hz	線径 × ピッチ	掛数 (本)				0	2	4
1/2	3	1.5	30	0.118	0.142	6.3×19	1	0.625	65	1500	75	100	125
1				0.1	0.12	7.1×21		1.25	70	1500
1.5		3.0		0.142	0.17	10×30		1.875	132	1500	100	125	150
2	4			0.11	0.122			2.5	134

●レールが適用ビーム巾以外の時はご相談ください。

●プレントロリ付2.5t以上も製作致しますのでご相談ください。

●揚程は上記以外のものも製作致しますのでご相談ください。

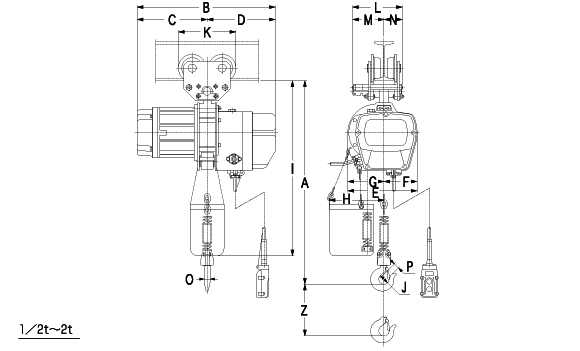

寸法表

定格 荷重 (t)	A	B	C	D	E	F	G	H (参考)	I (参考)	J	K	L	M	N	O	P
1/2	560	562	295	267	268	128	140	230	685	32	191	184	117	67	18	19
1	575								690	40	222	190	120	70	23	24
1.5	730	615	313	302	346	158	188	250	845	48	265	234	142	92	28	30
2

（注）L.M.N寸法は上記最小適用ビーム巾時の寸法を規準にして記入したものです。
