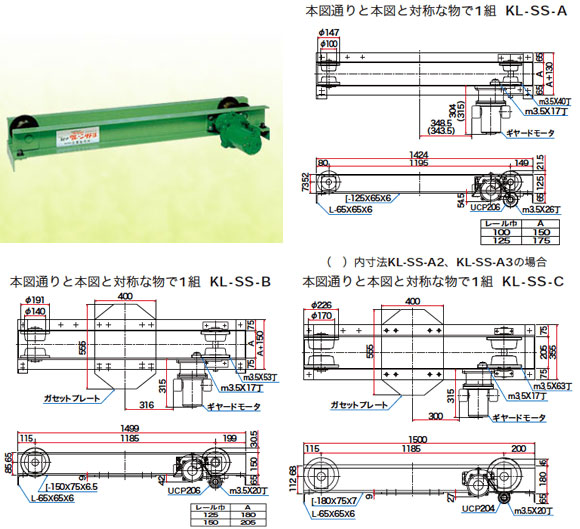

ウレタン車輪電動式サスペンション式クレーンサドル

仕様表

定格荷重 (t)	スパン (m)	形　　式	モータ 出力 (kW)	走行速度(m/s)		適用レール巾 (mm)	車輪径φ (mm)	許容輪圧 一車当たり (KN)	概略質量 1組(kg)
				50Hz	60Hz
0.5〜1	8以下	KL-SS-A	0.2×2	0.2583	0.3167	100･125	100	4.41	150
		KL-SS-A1	0.2×2	0.1833	0.225				150
		KL-SS-A2	0.35×2	0.175	0.2083				154
		KL-SS-A3	0.35×2	0.125	0.15				154
2	8以下	KL-SS-B	0.4×2	0.275	0.3333	I-250×125×7.5 I-300×150×8 I-300×150×10 I-350×150×9	140	7.35	250
		KL-SS-B1	0.4×2	0.2	0.2417
		KL-SS-B2	0.35×2	0.1833	0.2167
		KL-SS-B3	0.35×2	0.1333	0.1583
2.8	10以下	KL-SS-C	0.4×2	0.2833	0.3417	I-300×150×8 I-300×150×10 I-300×150×11.5 I-350×150×9 I-350×150×12 I-400×150×10	170	12.25	275
		KL-SS-C1	0.4×2	0.2	0.2417
		KL-SS-C2	0.35×2	0.1833	0.225
		KL-SS-C3	0.35×2	0.1333	0.1583

※走行給電源線は、アース線を必ず入れてください。

※電源は、3相200V 50/60Hz、220V 60Hz

※走行レールにH形鋼を使用しないでください。

※走行レール継ぎ部のウェブに補強板を取り付ける場合は、クレーンサドルの干渉チェックが必要です。また、走行レール下面には、取り付けないでください。

※仕様寸法は、予告なく変更することがあります。
