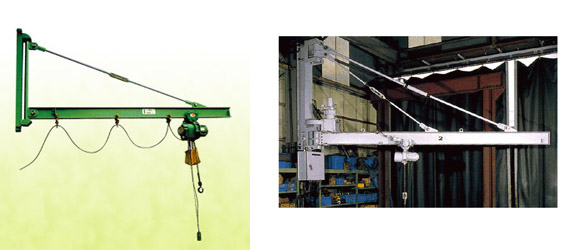

ウォール形ジブクレーン

仕様表

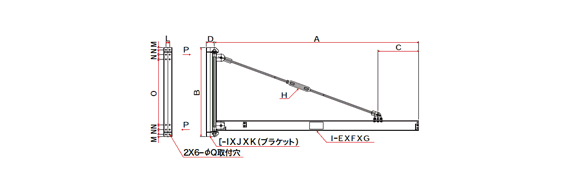

定格 荷重 (t)	形式	ジブ 長さ (m)	A (mm)	B (mm)	C (mm)	D (mm)	ジブ寸法 E×F×G(mm)	H	取付寸法 I×J×K(mm)	L (mm)	M (mm)	N (mm)	O (mm)	Q (mm)	水平力P (kN)	概略 質量 (kg)
0.5	J18-1	3	3000	1300	600	121	150×75×5.5	W1	125×65×6	55	30	70	960	18	21.76	115
	J18-15	4	4000	1300	600	136.5	200×100×7	W1 1/4	150×75×6.5	65	35	80	910	22	31.36	200
	J18-2	5	5000	2000	1000	136.5	200×100×7	W1 1/4	150×75×6.5	70	35	80	1610	18	24.21	265
1	J18-3	3	3000	1300	600	136.5	150×75×5.5	W1 1/4	150×75×6.5	65	35	80	910	22	40.87	140
	J18-35	4	4000	2000	600	136.5	200×100×7	W1 1/4	150×75×6.5	70	35	80	1610	18	33.42	240
	J18-4	5	5000	2000	1000	147.5	250×125×7.5	W1 1/2	200×80×7.5	110	35	90	1570	22	44.1	380
2	J18-5	3	3000	1500	300	147.5	250×125×7.5	W1 1/2	200×80×7.5	105	35	90	1070	24	67.72	265
	J18-55	4	4000	2000	300	147.5	250×125×7.5	W1 1/2	200×80×7.5	105	35	90	1570	24	65.27	340
	J18-6	5	5000	2000	1000	189	250×125×10	W2	250×90×9	140	40	100	1520	26	86.72	605

※ジブクレーン標準塗装は、マンセル10G Y6.5/6の1回塗です。

※ジブクレーンに取付の巻上機がワイヤホイスト又は、長揚程の電気チェーンブロック等を取付の場合、カタログ仕様が適用できない場合がありますので御確認ください。

※巻上機は、低速形または、2速形の取付をおすすめします。

※水平力Pは、二葉標準電気トロリ付電気チェーンブロック揚程4m品を取付の場合

※電動旋回方式も製作できます。

※500kg以上の電動式巻上機（電気チェーンブロックなど）をジブクレーンに取付ける場合は「過負荷を防止するための装置」を備えなければなりません。スピードでは、過負荷停止リレー、過負荷警報フックを準備しておりますので別途にご用命下さい。

※仕様寸法は、予告なく変更することがあります。
